Schiebtore freitragend
KOMBI ALU

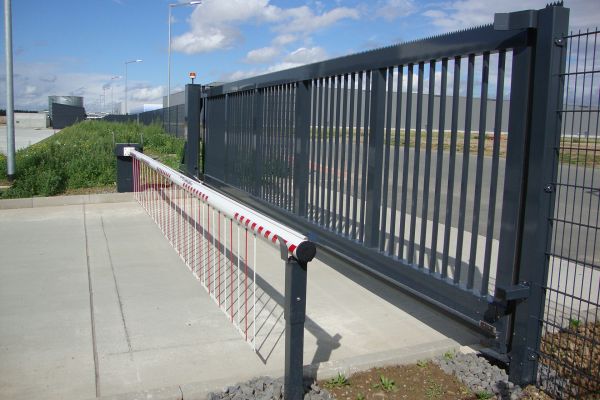

Aluschiebetor mit Schranke

Schiebetore müssen nicht immer aus Stahl gefertigt sein. Freitragende Tore aus Aluminium stellen eine interessante Alternative zur klassischen Zufahrtssicherung für gewerblich oder öffentlich genutzte Objekte dar. Frei von Laufschienen, Laufrollen oder Fundamenten in der Durchfahrt und unabhängig von den jeweiligen Fahrbahneigenschaften und dem Straßengefälle lassen sich Öffnungsbreiten bis 12 m sicher realisieren.

Bei elektrisch betriebenen Toren sorgen die mit ausreichend Leistungsreserve versehenen Antriebe, in Kombination mit der ausgereiften und individuell konfigurierbaren Steuer- und Sicherheitstechnik, für höchsten Bedienkomfort bei Einhaltung aller Unfallschutzkriterien.

Selbstverständlich werden alle Tore komplett vormontiert geliefert, um einen zügigen Aufbau vor Ort zu gewährleisten.

Download Produktdatenblatt

Dimensionierungen

Durchfahrtsbreite bis 12 m



Torrahmenhöhe bis 2,4 m

Sonderausstattungen

  • Gefälleanpassung gemäß BVT Verbandsrichtlinie
  • Sonderfüllungen und -beläge
  • Übersteigschutz als Zackenleiste oder aufgeschweißte Spitzen bzw. Stacheldraht an senkrechten oder abgewinkelten Abweisern
  • Firmenlogo in die Torfüllung eingearbeitet als Laserzuschnitt

Durch das um ca. 2/3 geringere Torblattgewicht, im Vergleich zu einem Stahltor, lassen sich Alu-Tore leicht und mit geringem Kraftaufwand manuell betätigen.

Alle Schiebetoranlagen von ZABAG werden mit aktiven Sicherheitskontaktleisten an allen Haupt- und Nebenschließkanten ausgestattet.

Technische Details

Korrosionsschutz Aluminiumteile werden vorbereitend angestrahlt und 2-fach pulverbeschichtet.
System 3Plus - Alle Stahlteile, soweit nicht innen und außen feuerverzinkt, werden stahlkornentrostet und unter Ausschluss der freien Bewitterung hochwertig lichtbogenspritzverzinkt. Nachfolgend wird ein 2-stufiges Pulverbeschichtungssystem im Airlessverfahren aufgetragen und thermisch ausgehärtet. Die Beschichtung erfüllt höchste Anforderung an Lichtechtheit, ist kratzunempfindlich, abriebfest und beständig gegen Lösungsmittel, Chemikalien und Öle.
Farben nach Wahl (RAL-Standardkarte)
Antriebssystem 400 V Antrieb ZA-MO, 100 % ED, Klasse S1 mit Notentriegelung
Steuerung Die ZABAG-Torsteuerung FU 15.5 mit integriertem Frequenzumrichter für Soft-Start und Soft-Stop sorgt für einen ruhigen und verschleißarmen Lauf.
Kraftübertragung Zahnrad und seitlich am Unterholm angebrachte Zahnstange Modul 4
Torgeschwindigkeit ca. 0,32 m/s
Sicherheitseinrichtung nach DIN EN 12453
Torherstellung entsprechend der Produktnorm „Tore nach DIN EN 13241“
Zertifizierung ISO 9001 : 2015

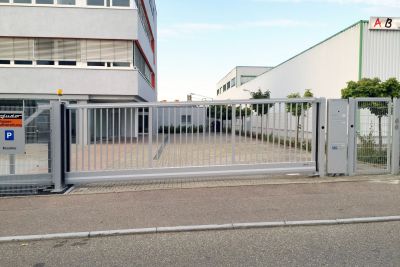

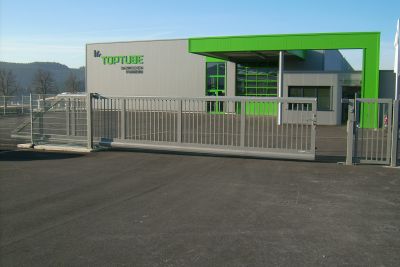

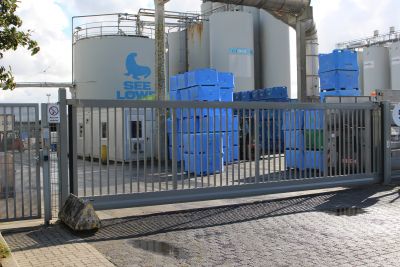

Anwendungsbeispiele
Schiebetore freitragend - KOMBI ALU
