Widerstands- & Beschussklassen

Drehkreuz von Zabag mit Widerstandsklasse RC2

Sensible Bereiche bedürfen oftmals besonderer Schutzmaßnahmen.

Der Widerstand gegen gewaltsames Eindringen oder gar gegen Beschuss gehört dazu. ZABAG fertigt und liefert Ihre Anlage auf Wunsch mit entsprechenden Maßnahmen, die wirkungsvoll Eindring- und Beschussversuchen widerstehen.

Zum Beispiel werden ZABAG Drehkreuze Typ ZENTRA E-120-RS für Logistikzentren in WK-Ausführung geliefert. Hierbei werden an dem Drehkreuz verschiedene Maßnahmen ausgeführt, um der Widerstandklasse RC 2 (WK 2) zu entsprechen.

Auf Anfrage fertigen wir unsere Zugangsanlagen auch in Anlehnung an höhere Widerstandsklassen. Die Abschätzung des Risikos sollte unter Berücksichtigung der örtlichen Gegebenheiten, Nutzung und des Sachwertinhaltes erfolgen.

WIDERSTANDSKLASSEN

Widerstandsklassen werden nach DIN EN 1627 mit dem Kurzzeichen "RC" (engl. ressistance class) gekennzeichnet.
Die einsatzspezifische Auswahl der einzelnen Klassen muss sich an der individuellen Gefährdungssituation orientieren.

Widerstandsklasse Tätertyp & Verhalten Werkzeugsätze
Gesamtprüfzeit
RC2 (RC: resistance class)

Der Täter versucht mit körperlicher Gewalt und mit einfachen Werkzeugen wie Schraubendreher, Zange und Keilen die Zugangsanlage aufzubrechen.

Werkzeugsatz A1: Wasserpumpenzange, diverse Schraubendreher, Schlosserzange und Gummihammer

Werkzeugsatz A2: Rohrzange, diverse Sägen, Verlängerungsrohr, Holzkeile

15 Min.
RC3

Der Täter versucht zusätzlich mit Handbohrer, Schlosserhammer und Kuhfuß die Zugangsanlage aufzubrechen.

Werkzeugsatz A3: Schlosserhammer, Handbohrer, Kuhfuß und Satz Splinttreiber

20 Min.
RC4

Zusätzlich stehen dem Täter Sägewerkzeuge & diverse Schlagwerkzeuge zur Verfügung.

Der Täter setzt zusätzlich Schlagaxt, Stemmeisen, Hammer und Meißel sowie eine Akku-Bohrmaschine ein.

30 Min.
RC5

Der Täter benutzt zusätzlich Elektrowerkzeuge wie z. B. Bohrmaschine, Stich- oder Säbelsäge und Winkelschleifer ein.



40 Min.
RC6 Es werden leistungsfähigere Elektrowerkzeuge als in RC5 benutzt. 50 Min.
Prüfverfahren:

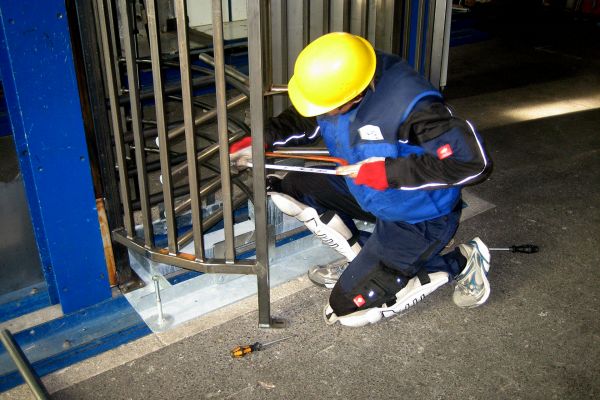

Der manuelle Einbruchversuch findet mit einem festgelegten Werkzeugsatz statt. Für die RC2 Prüfung werden die Werkzeugsätze A1 und A2 verwendet, für höhere RC- Klassen wird auf den Werkzeugsatz A3 zusätzlich zugegriffen.

Während der festgelegten Widerstandszeit darf es dem Mitarbeiter der Prüfstelle nicht gelingen die Zugangsanlage zu öffnen.

Vorausgesetzt alle Anforderungen werden erfüllt, erfolgt die Zertifizierung nach DIN EN 1627.

Durchschusshemmung & Beschussklassen

Wie die Vergangenheit gezeigt hat, sind insbesondere gefährdete Objekte von äußeren Anschlägen durch Beschuss im Visier von Tätern. Auch hierfür liegen nach den verschiedensten Feuerwaffen europäische Prüf- und Klassifizierungsnormen vor.
Diese werden durch die Art der Waffe sowie Kaliber, Munition und den Beschussbedingungen definiert.

Auf Anfrage können unsere Zugangsanlagen mit entsprechenden Maßnahmen an den Anspruch der Prüf- und Klassifizierungsnormen angelehnt werden. Zum Beispiel können Tore eine entsprechende Füllung erhalten.

Auszug aus der DIN EN 1522 & 1523
Klasse Waffe   Geschoss-
masse (g)
Entfernung (m) Geschoss-
geschwindkeit (m/s)
Geschoss-
energie (J)
FB1 Büchse 22 LR 2,6 +/- 0,1 10 5 +/- 0,5 168
FB2 9mm Luger 8,0 +/- 0,1 5 400 +/- 10 689
FB3 .357 Magnum 10,2 +/- 0,1 5 430 +/- 10 943
FB4 .357 Magnum &
.44 Rem. Magnum
10,2 +/- 0,1
15,6 +/- 0,1
5 430 +/- 10
440 +/- 10
1.510
FB5 Büchse 5,56 x 45 4,0 +/- 0,1 10 950 +/- 10 1.805
FB6 Büchse 5,56 x45
Büchse 7,62 x 51
(Weichkern)
4,0 +/- 0,1
9,5 +/- 0,1
10 950 +/- 10
830 +/- 10
3.289
FB7 Büchse 7,62 x 51
(Hartkern)
9,8 +/- 0,1 10 820 +/- 10 3.261
FSG Flinte Kal. 12/70 31,0 +/- 0,5 10 420 +/- 20 2.734

geprüft und klassifiziert

Vom Prüfzentrum für Bauelemente in Rosenheim sind ZABAG Drehkreuze gemäß DIN EN 1627:2011-9 ff geprüft und klassifiziert.
Spezialtore können auf der Grundlage einer gutachterlichen Stellungnahme durch das PfB konstruiert und gefertigt werden.

Gern beraten wir Sie dazu.
